製品特長
大切な情報システムに、高い堅牢性と安全性を。
通気性・視認性・セキュリティ
シンプルな構造ながら、環境条件や運用目的に合わせた最適な仕様を選択可能です。
機器の保護だけでなく、空間設計や温度管理までトータルにサポートいたします。
環境やセキュリティレベルに対応！多彩なパネルバリエーション
あらゆる現場ニーズに応えるために、ケージ構成を柔軟に設計できるパネルラインナップをご用意いたしました。

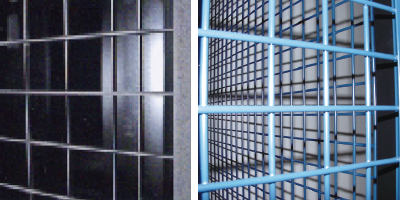

スタンダード 金網パネル □50
50㎜角の金網を使用したスタンダードタイプ。
人の手が入らない網目で安全性を確保しつつ、開口率約88％の高い
通気性を実現。視認性・コスト・機能のバランスに優れた基本仕様。
開口寸法 □46.8㎜
────────────────────────────────────────────────────
セキュリティ強化 金網パネル □25
25㎜角の細かいクリンプ金網を採用した高セキュリティタイプ。
異物侵入防止性を高めた設計で、重要機器をしっかり保護します。
開口率は約78％で、高いセキュリティが求められる
ゾーンに最適です。
開口寸法 □21.8㎜
────────────────────────────────────────────────────

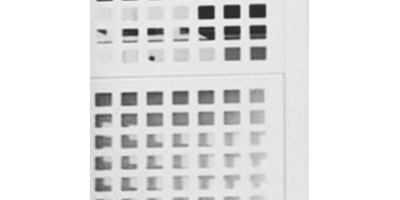

通気・秘匿 ガラリパネル
通気性を確保しながら、内部の様子を見えにくくする構造。
「風を通し、視線を遮る」設計で、運用状況を外部から
隠したい場合に最適です。開口率は約50％で、視線を遮りつつ
必要な通気を確保します。
────────────────────────────────────────────────────
密閉・ゾーニング ブランクパネル
通気孔を設けない密閉型パネル。
ラックからの排熱を外部へ影響させず、また外気の
影響も受けにくい構造。温度分離やゾーニングを重視する環境に最適です。
❶ 引き戸ユニット（物理錠／電気錠）
| 鍵 | 引き戸（金網パネル □50）／型番 | 引き戸（金網パネル □25）／型番 | 引き戸（ガラリパネル）／ 型番 |
| 物理錠 | FDC-NSC-TM-B-W／B | FDC-NSC-TC-B-W／B | FDC-NSC-TG-B-W／B |
| 電気錠 | FDC-NSC-TM-D-W／B | FDC-NSC-TC-D-W／B | FDC-NSC-TG-D-W／B |
W＝N9ホワイト／B＝サテンブラック

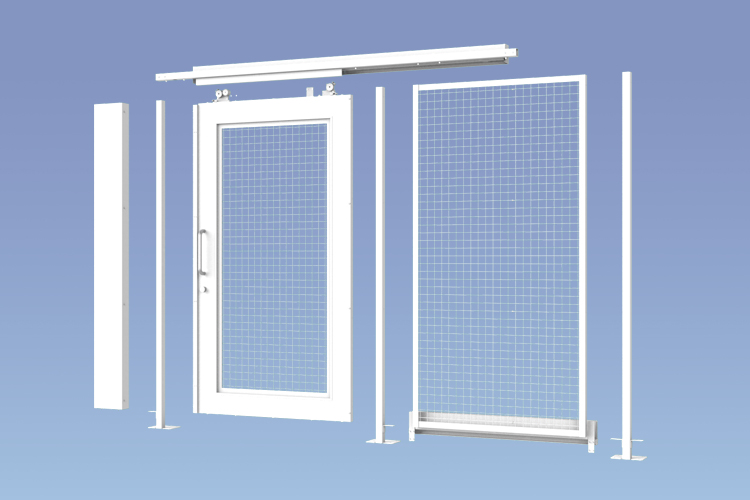

引き戸ユニット構成品 ●引き戸×1 ●鍵×1 ●支柱×3 ●ブラインドパネル×1 ●上部枠レール×1 ●パネル（W1200㎜）×1

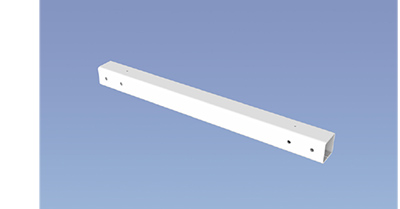

❷ 上部枠
| 幅（W） | 型 番 |
| 300㎜ | FDC-NSC-J3-W／B |
| 600㎜ | FDC-NSC-J6-W／B |
| 1200㎜ | FDC-NSC-J12-W／B |
| 1800㎜ | FDC-NSC-J18-W／B |
| 2400㎜ | FDC-NSC-J24-W／B |
| 3000㎜ | FDC-NSC-J30-W／B |
W＝N9ホワイト／B＝サテンブラック
❸ パネルユニット
| 幅（W） | 金網パネル □50 ／ 型番 | 金網パネル □25 ／ 型番 | ガラリパネル ／ 型番 | ブランクパネル ／ 型番 |
| 300㎜ | FDC-NSC-PM3-S-W／B | FDC-NSC-PC3-S-W／B | FDC-NSC-PG3-S-W／B | FDC-NSC-PB3-S-W／B |
| 600㎜ | FDC-NSC-PM6-S-W／B | FDC-NSC-PC6-S-W／B | FDC-NSC-PG6-S-W／B | FDC-NSC-PB6-S-W／B |
| 1200㎜ | FDC-NSC-PM12-S-W／B | FDC-NSC-PC12-S-W／B | FDC-NSC-PG12-S-W／B | FDC-NSC-PB12-S-W／B |
W＝N9ホワイト／B＝サテンブラック

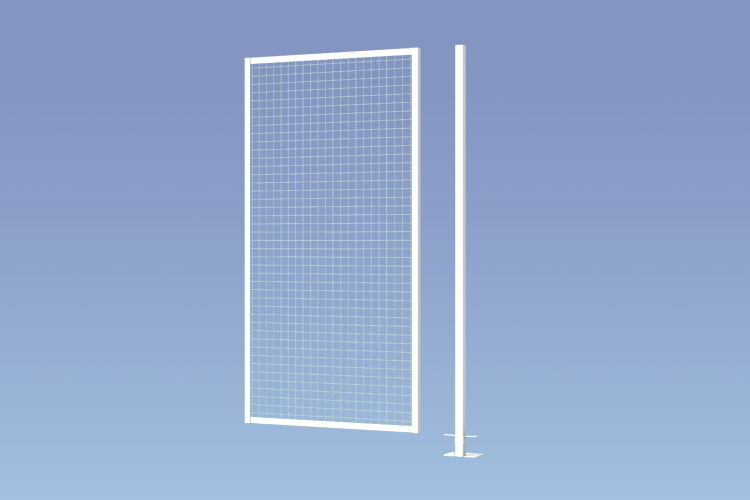

パネルユニット構成品 ●パネル×1 ●支柱×1

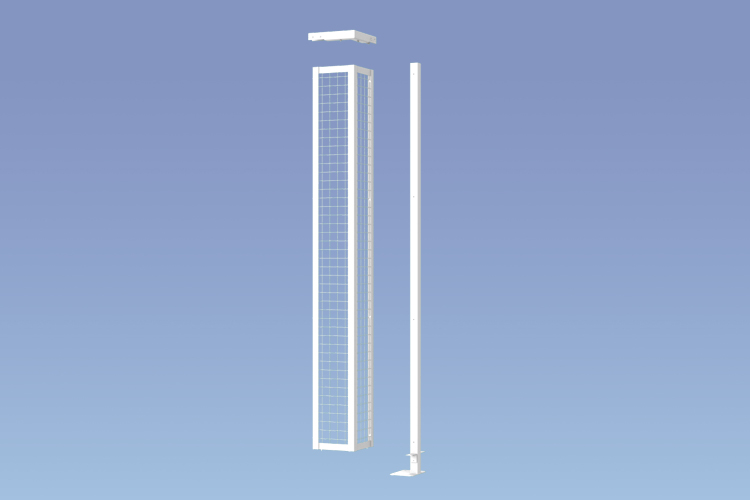

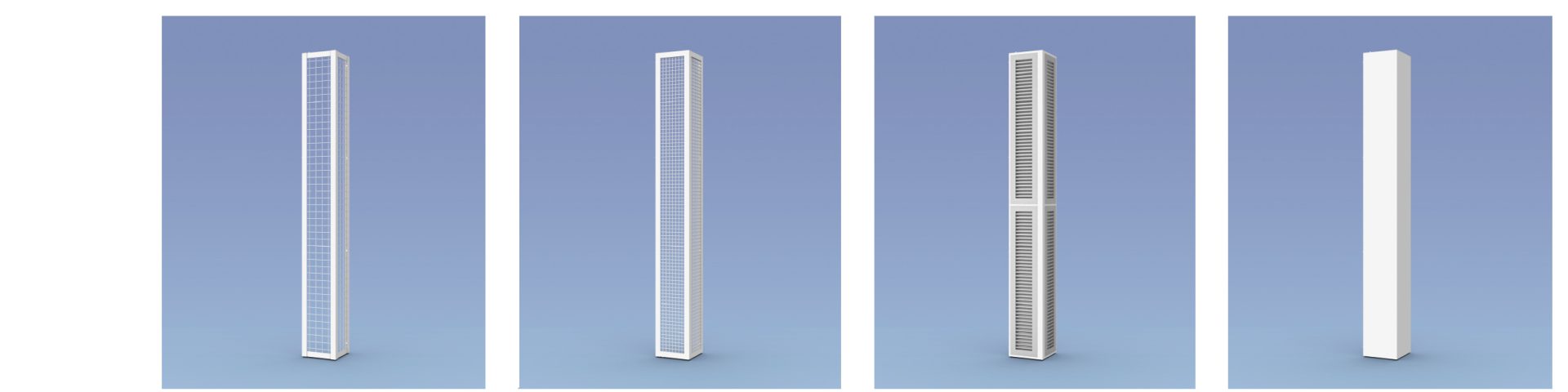

❹ コーナーユニット
| 幅（W） | 金網パネル □50 ／ 型番 | 金網パネル □25 ／ 型番 | ガラリパネル ／ 型番 | ブランクパネル ／ 型番 |
| 300㎜ | FDC-NSC-PMC-S-W／B | FDC-NSC-PCC-S-W／B | FDC-NSC-PGC-S-W／B | FDC-NSC-PBC-S-W／B |
W＝N9ホワイト／B＝サテンブラック
コーナーユニット構成品 ●コーナーパネル×1 ●上部枠×1 ●支柱×1

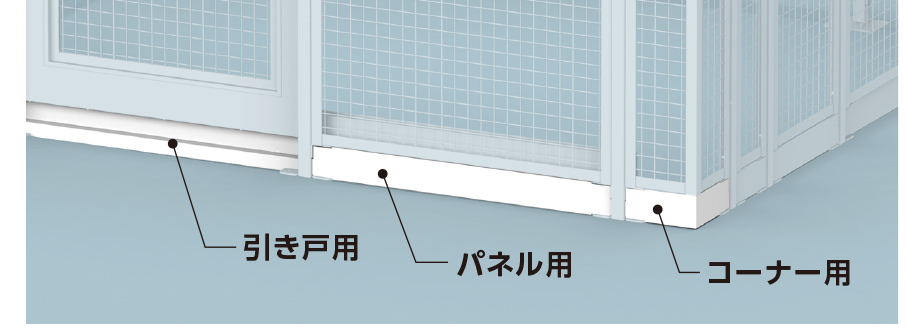

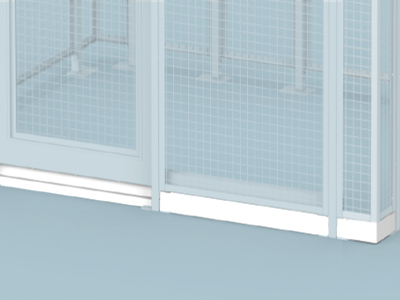

〈オプション〉 下部ふさぎ
セキュリティケージ下部と床の隙間を塞ぐオプションです。
物の受け渡しや異物の差し込みを防ぎ、区画の遮断性とセキュリティを高めます。
| 仕 様 | 幅（W） | 型 番 |
| パネル用 | 300㎜ | FDC-NSC-PK3-W／B |
| 600㎜ | FDC-NSC-PK6-W／B | |
| 1200㎜ | FDC-NSC-PK12-W／B | |
| コーナー用 | 300㎜ | FDC-NSC-PKC-W／B |
| 引き戸用 | 1200㎜ | FDC-NSC-PKT-W／B |
W＝N9ホワイト／B＝サテンブラック

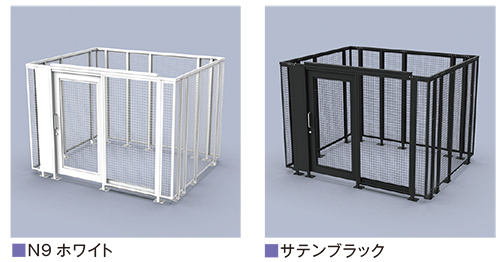

カラーバリエーション
N9ホワイト と サテンブラック の 2 色をご用意。
※シルバーの特注色も対応可能です。
ご要望に合わせて特注対応
サイズ違いの製作をはじめ、2400㎜以上の高さにも対応可能です。

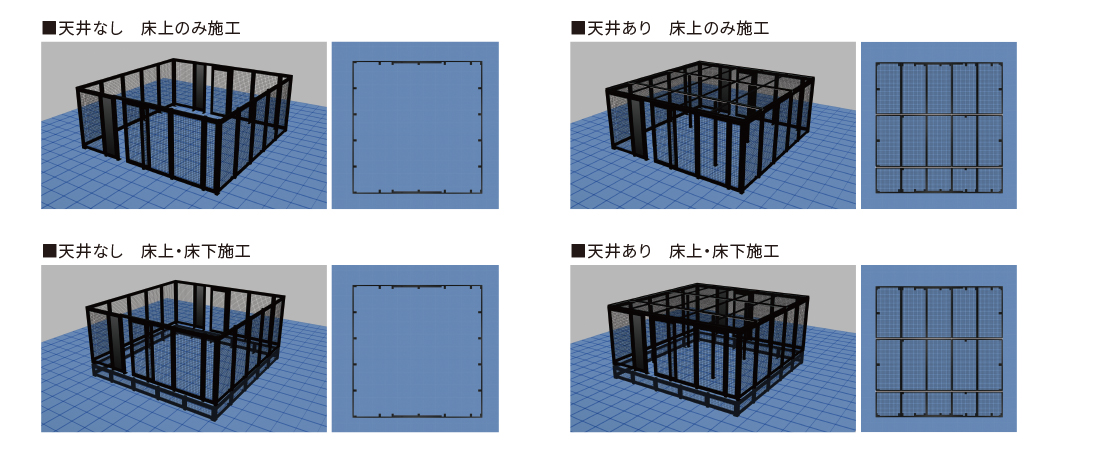

また、天井裏や床下（フリーアクセスパネル下）へのケージパネル設置にも対応いたします。

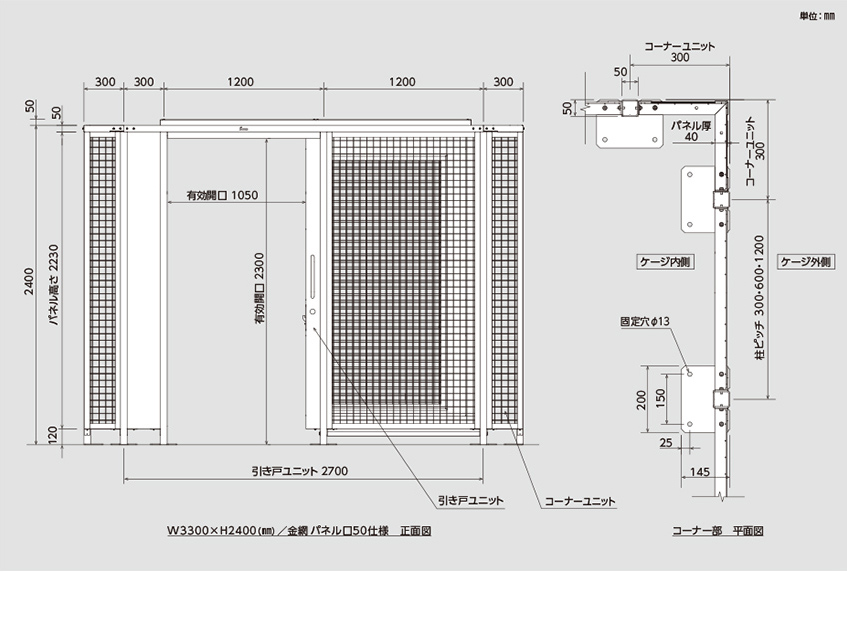

参考図面：W3300×H2400（㎜）／ 金網パネル口50仕様

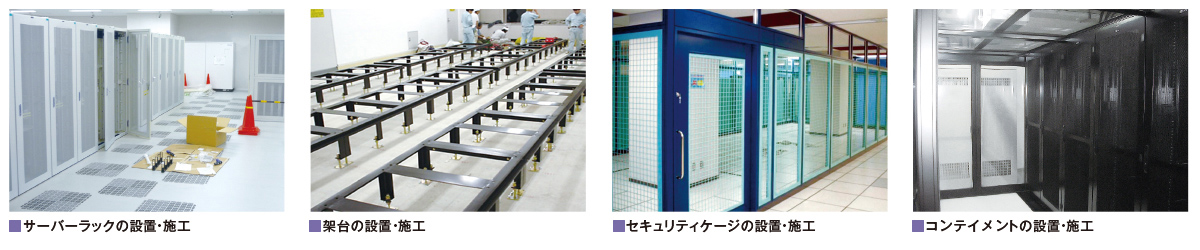

設計から設置までトータルサポートいたします
データセンターの新設・レイアウト変更にともなう計画立案からラックの立架、施工まで、
貴社のパートナーとしてご支援いたします。
