19インチラック データセンターラック
（耐震ビル向け仕様）

FSR-DERシリーズ

高密度搭載を可能にする耐震荷重1000kg

開口率84.3％のパンチングによる優れた高排熱性を実現

ダウンロード

製品仕様

兵庫県南部地震波増幅1000galで1000kg

3次元振動台での加振試験による性能評価を実施、

搭載重量1000㎏においてラックの主要構造に破損がないことを

確認しております。
※イメージは【FSR-DER7200】1000gal実験（1000kg搭載）

開口率84.3％の扉

セキュリティ性や強度を保ちつつ、84.3％と高い開口率を

実現しています。
※パンチング窓の場合

自由な配線を実現する開口

フレームや天板に開口を施し、電源や通信線、

ラック間の自由な配線を可能にしました。
※開口はオプション仕様です。

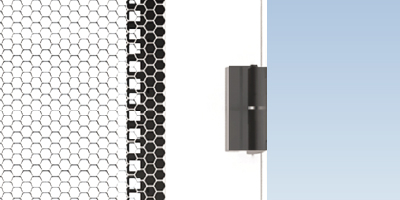

強度と簡易着脱を兼ね備えたヒンジ

扉は抜き差しヒンジを採用し、強度を保持しつつ

簡易着脱を可能にしました。

PDUの支柱取付を実現

前後フレーム幅を拡張し、幅広のPDUを支柱取付可能です。

また、本体とリアフレームをボルトで連結します。
※リアフレームはオプション品です。

耐震アンカー位置の追加

耐震アンカー位置を計4点追加しているため、

フリーアクセスフロアのつなぎ目にアンカー位置が

重なった場合に対応可能。

静荷重試験による性能評価を実施

搭載重量2000㎏においてマウントアングルに垂れ、

破損がないことを確認しております。

リアフレームは特注対応も可能

標準（D100,D200）に加え、特注対応も承っております。

高密度化するデータセンターにおいて複雑になりがちな配線を

効率的に処理することが可能です。

基本仕様・型番

製品仕様

品目
FSR-DERシリーズ
寸法
W：600／700／800㎜
H ：2000／2200／2310㎜
D ：1000／1100／1200㎜（扉含まず）
※その他特型寸法もご相談承ります
ユニット数
43U／47U／50U

ラインナップ

基本構成　前後扉（片扉・パンチング窓）／天板（窓なし）／両側面パネル（窓なし）
マウントアングル：EIA規格・ケージナット仕様・・・2組4本／接地端子：M8グリーンボルト・・・2本

フレーム通線孔あり仕様／＋拡張フレーム仕様が選択できます。

W600／H2000／ユニット数43U

  • D1000

    FSR-DER6200E

    PDF DXF

  • D1100

    FSR-DER6201E

    PDF DXF

  • D1200

    FSR-DER6202E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER6200E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER6201E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER6202E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF6201E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF6202E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF62024E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF6203E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF6201E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF6202E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF62024E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF6203E-C

    PDF DXF

W600／H2200／ユニット数47U

  • D1000

    FSR-DER6220E

    PDF DXF

  • D1100

    FSR-DER6221E

    PDF DXF

  • D1200

    FSR-DER6222E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER6220E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER6221E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER6222E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF6221E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF6222E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF62224E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF6223E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF6221E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF6222E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF62224E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF6223E-C

    PDF DXF

W600／H2310／ユニット数50U

  • D1000

    FSR-DER6230E

    PDF DXF

  • D1100

    FSR-DER6231E

    PDF DXF

  • D1200

    FSR-DER6232E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER6230E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER6231E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER6232E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF6231E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF6232E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF62324E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF6233E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF6231E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF6232E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF62324E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF6233E-C

    PDF DXF

W700／H2000／ユニット数43U

  • D1000

    FSR-DER7200E

    PDF DXF

  • D1100

    FSR-DER7201E

    PDF DXF

  • D1200

    FSR-DER7202E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER7200E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER7201E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER7202E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF7201E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF7202E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF72024E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF7203E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF7201E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF7202E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF72024E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF7203E-C

    PDF DXF

W700／H2200／ユニット数47U

  • D1000

    FSR-DER7220E

    PDF DXF

  • D1100

    FSR-DER7221E

    PDF DXF

  • D1200

    FSR-DER7222E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER7220E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER7221E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER7222E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF7221E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF7222E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF72224E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF7223E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF7221E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF7222E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF72224E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF7223E-C

    PDF DXF

W700／H2310／ユニット数50U

  • D1000

    FSR-DER7230E

    PDF DXF

  • D1100

    FSR-DER7231E

    PDF DXF

  • D1200

    FSR-DER7232E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER7230E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER7231E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER7232E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF7231E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF7232E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF72324E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF7233E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF7231E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF7232E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF72324E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF7233E-C

    PDF DXF

W800／H2000／ユニット数43U

  • D1000

    FSR-DER8200E

    PDF DXF

  • D1100

    FSR-DER8201E

    PDF DXF

  • D1200

    FSR-DER8202E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER8200E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER8201E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER8202E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF8201E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF8202E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF82024E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF8203E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF8201E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF8202E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF82024E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF8203E-C

    PDF DXF

W800／H2200／ユニット数47U

  • D1000

    FSR-DER8220E

    PDF DXF

  • D1100

    FSR-DER8221E

    PDF DXF

  • D1200

    FSR-DER8222E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER8220E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER8221E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER8222E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF8221E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF8222E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF82224E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF8223E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF8221E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF8222E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF82224E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF8223E-C

    PDF DXF

W800／H2310／ユニット数50U

  • D1000

    FSR-DER8230E

    PDF DXF

  • D1100

    FSR-DER8231E

    PDF DXF

  • D1200

    FSR-DER8232E

    PDF DXF

  • D1000（フレーム通線孔あり）

    FSR-DER8230E-C

    PDF DXF

  • D1100（フレーム通線孔あり）

    FSR-DER8231E-C

    PDF DXF

  • D1200（フレーム通線孔あり）

    FSR-DER8232E-C

    PDF DXF

  • D1000
    ＋100拡張フレーム

    FSR-DERF8231E

    PDF DXF

  • D1100
    ＋100拡張フレーム

    FSR-DERF8232E

    PDF DXF

  • D1000
    ＋240拡張フレーム

    FSR-DERF82324E

    PDF DXF

  • D1100
    ＋240拡張フレーム

    FSR-DERF8233E

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF8231E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋100拡張フレーム

    FSR-DERF8232E-C

    PDF DXF

  • D1000（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF82324E-C

    PDF DXF

  • D1100（フレーム通線孔あり）
    ＋240拡張フレーム

    FSR-DERF8233E-C

    PDF DXF

オプション

  • マウントアングル取付棚 固定棚／EIA用

  • マウントアングル取付棚 スライド棚／EIA用

  • 電源（コンセントバー）

  • 片扉パンチング窓

  • 底板（2分割）

  • 天板（2分割）

  • 変換プレート

  • 側面パネル固定式
    （セキュリティタイプ）

  • 側面パネルラッチ式
    （シリンダー錠付き）

  • 下部絶縁板セット

  • コンセントバー取付金具
